De PREFABOND aluminium composietplaat is ideaal voor het bekleden van grote en kleine oppervlakken. Hij is niet alleen mooi, maar dankzij de speciale mix van materialen ook uiterst stabiel.
Bovendien is hij extreem corrosie- en weerbestendig en wordt daarnaast gekenmerkt door een hoge buigstijfheid en stootvastheid. En hij biedt heel veel ruimte voor individuele vormgeving met alle technische voordelen van een geventileerde gevel.
PREFABOND bestaat uit twee aluminium platen die aan beide zijden door versmelting op een FR-kern (fire retardant = moeilijk ontvlambaar) zijn aangebracht. Door de zowel chemische als mechanische bevestiging is deze verbinding uiterst robuust. Zo zorgt de aluminium composietplaat op alle vlakken voor constante vlakheid en stabiliteit.
De aluminium composietplaat is geschikt voor gevelvormgeving en vele bouwmaatregelen
- Geventileerde gevelconstructies
- Bekleding van balkons
- Interieurs: Deurvullingen, modulaire scheidingswanden, ruimte-indelingen

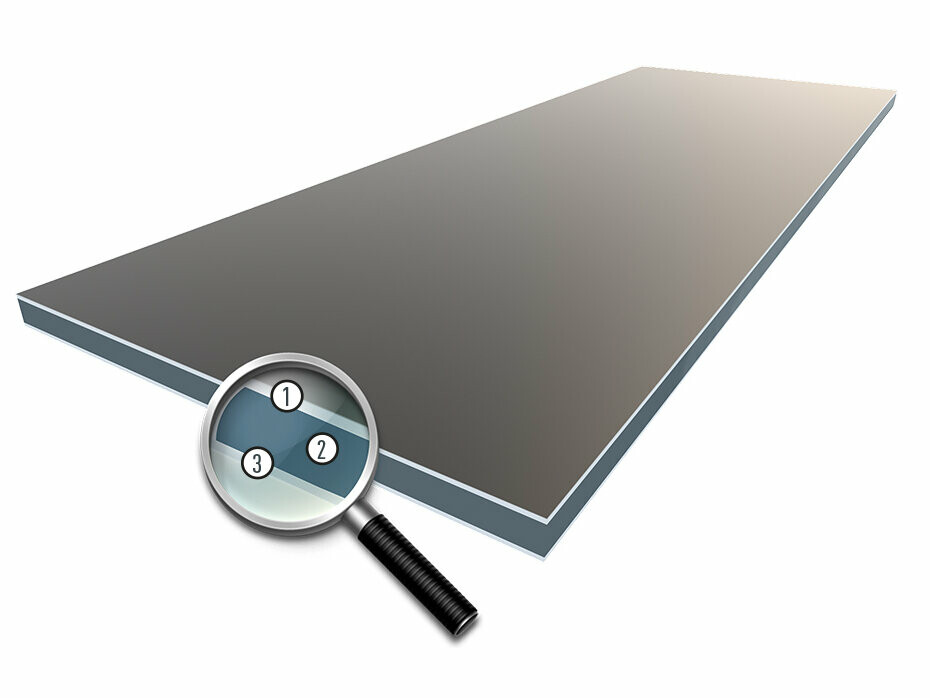

Opbouw van de PREFABOND aluminium composietplaat
- Gebandlakt aluminium (voorzijde)
- FR-kern (moeilijk ontvlambaar)*
- Aluminium met beschermlak (achterzijde)
*A2-Kern (niet ontvlambaar) op aanvraag
Voordelen van de aluminium composietplaat
Omvangrijk, compleet systeem
Alle accessoires en aanvullende artikelen zijn perfect op elkaar afgestemd en worden samen geleverd.
Veelzijdig toepasbaar
Niet alleen gevelbekledingen, maar ook balkonbekledingen of interieurtoepassingen zijn mogelijk.
Talrijke vormgevingsmogelijkheden
Individuele geveldesigns door individuele dimensionering en de bewerkingsmogelijkheden als frezen, boren en randbewerking (door V-groef-frezen)
Omvangrijk, compleet systeem
Alle accessoires en aanvullende artikelen zijn perfect op elkaar afgestemd en worden samen geleverd.
Veelzijdig toepasbaar
Niet alleen gevelbekledingen, maar ook balkonbekledingen of interieurtoepassingen zijn mogelijk.
Talrijke vormgevingsmogelijkheden
Individuele geveldesigns door individuele dimensionering en de bewerkingsmogelijkheden als frezen, boren en randbewerking (door V-groef-frezen)
Temperatuurbestendig
Kan in een temperatuurbereik van -40 tot +80 °C worden gebruikt.
Moeilijk ontvlambaar
De FR-kern voldoet door zijn brandeigenschappen aan de classificatie B-s1, d0 volgens EN 13501-1, ook een A2-kern is mogelijk.
Gering gewicht
ca. 7,6 kg/m²
Temperatuurbestendig
Kan in een temperatuurbereik van -40 tot +80 °C worden gebruikt.
Moeilijk ontvlambaar
De FR-kern voldoet door zijn brandeigenschappen aan de classificatie B-s1, d0 volgens EN 13501-1, ook een A2-kern is mogelijk.
Gering gewicht
ca. 7,6 kg/m²
De talrijke bewerkings- en montagemogelijkheden van PREFABOND
:
Elegante, homogene vormgeving

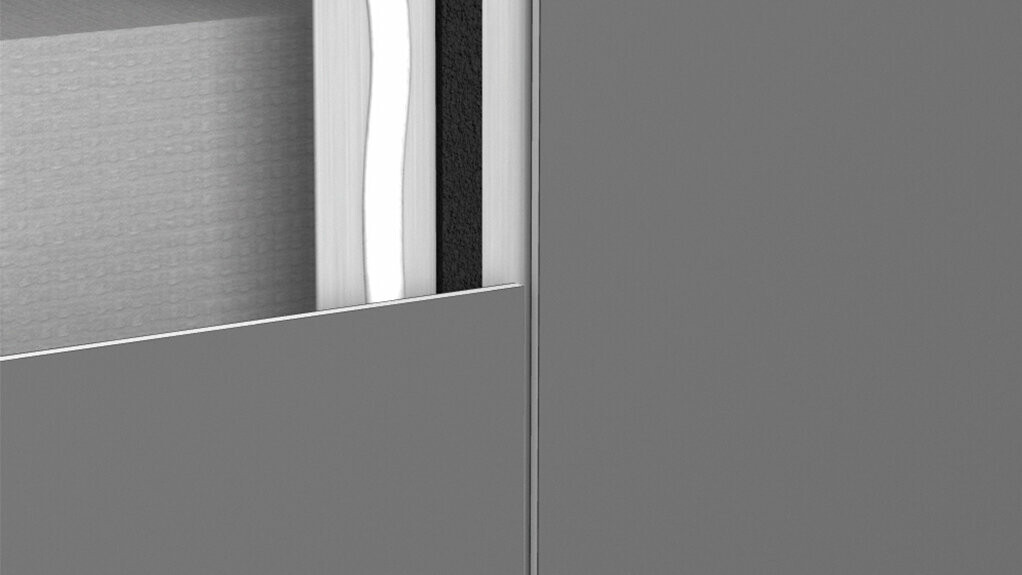

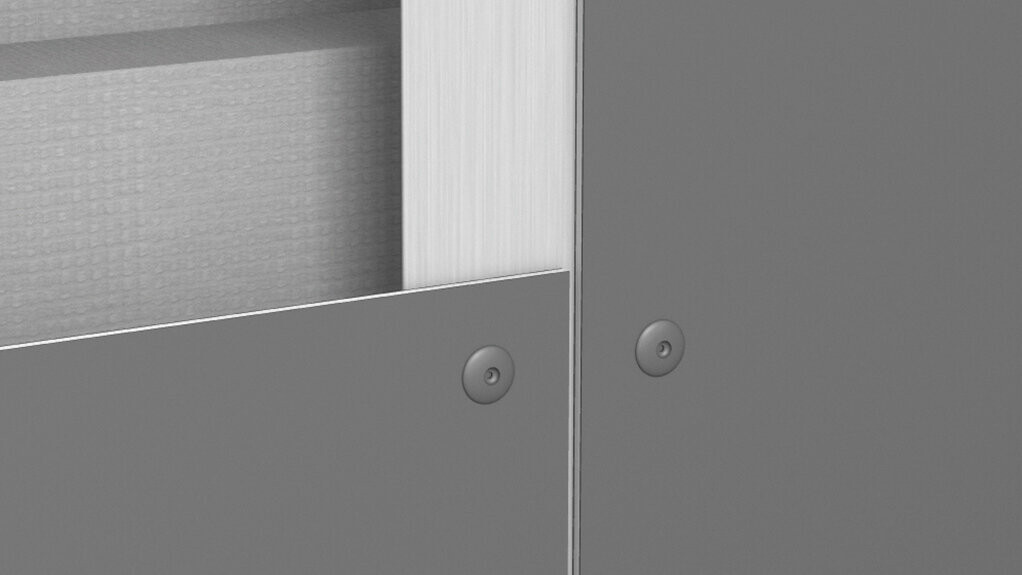

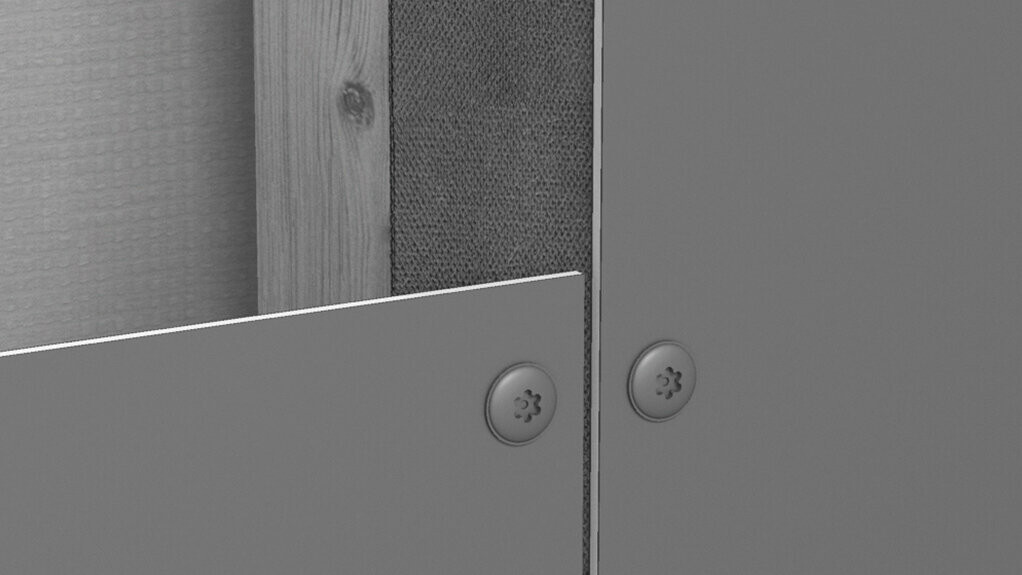

De composietplaten kunnen ter bevestiging worden geschroefd, geklonken en gelijmd. Zo ontstaat een elegante, homogene vormgeving.

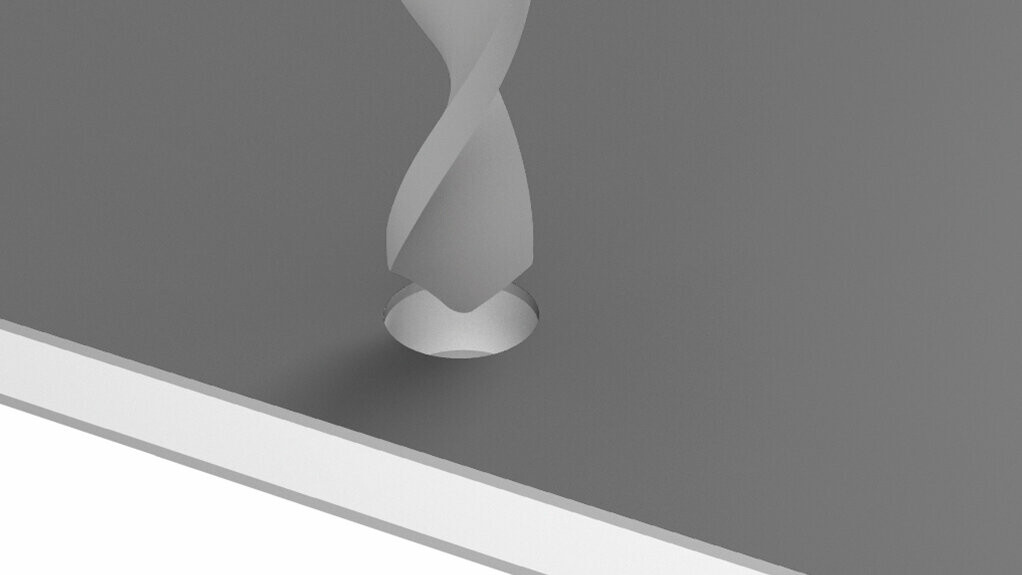

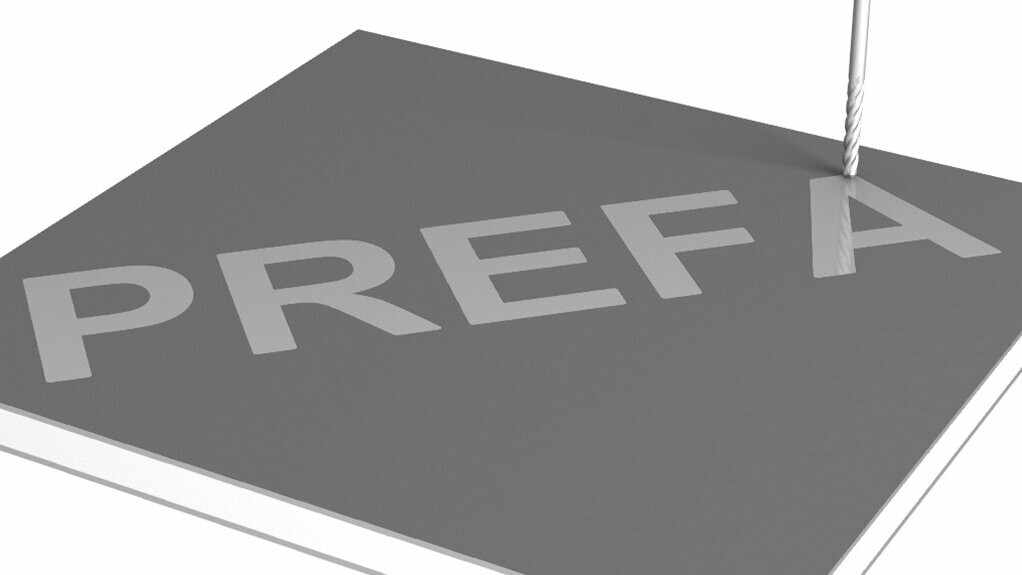

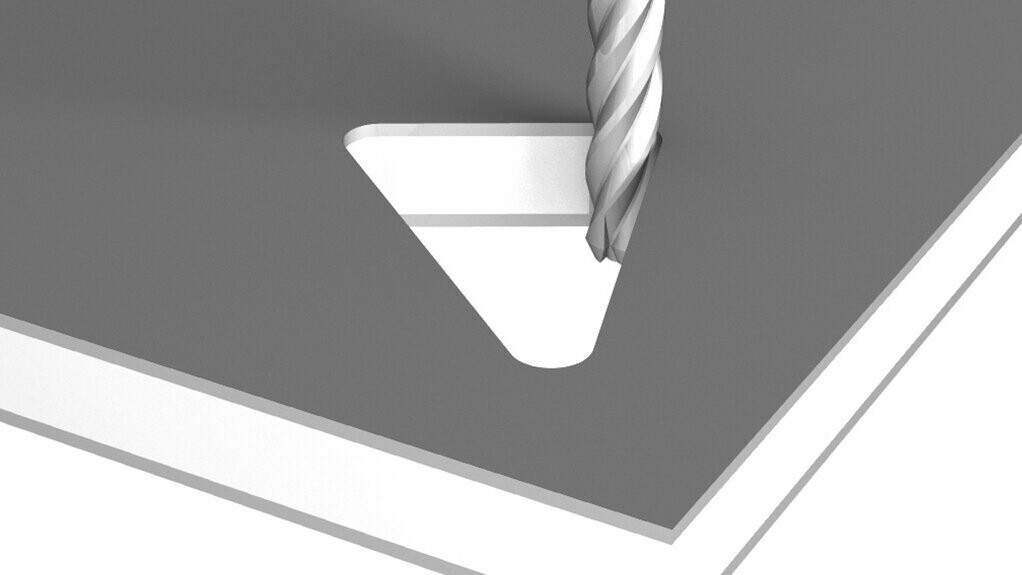

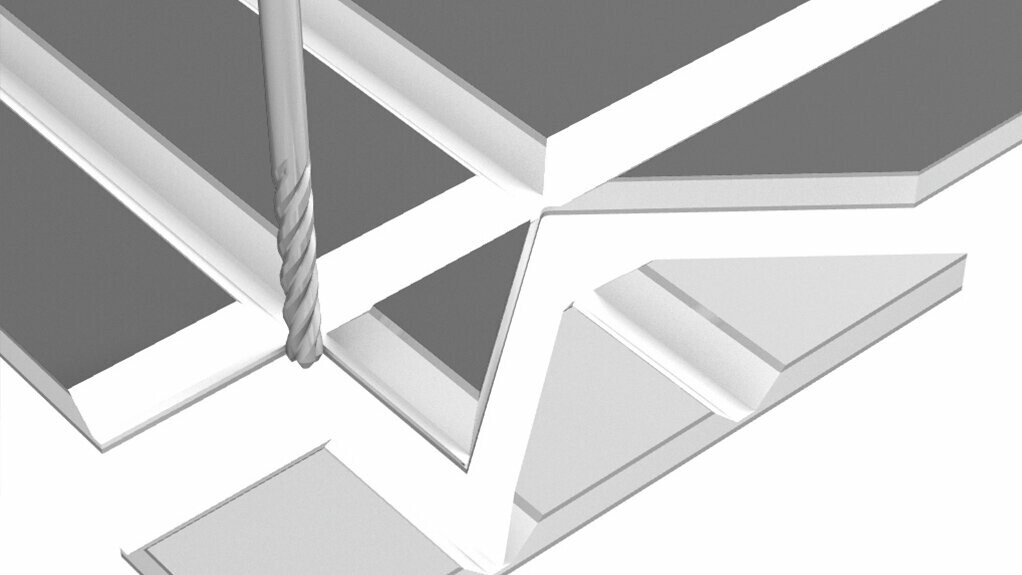

Frezen, boren en randen bewerken – de bewerkingsmogelijkheden van PREFABOND
:
De PREFABOND composietplaat is uiterst veelzijdig.
De vele kleuren, gecombineerd met individuele dimensionering bieden veel ruimte voor een individuele vormgeving. De composietplaten komen vooral goed uit de verf waar kleine oppervlakken veel indruk moeten maken.
De standaardplaat heeft een onbewerkt formaat van 4.010 × 1.535 mm (bruikbaar formaat: 4.000 × 1.525 mm). Hieruit kunnen, afhankelijk van de eisen, verschillende formaten worden gesneden. Bovendien kan de plaat met diverse methodes worden bewerkt, bijvoorbeeld frezen, boren en kanten. Dit alles bij een minimaal gewicht van 7,6 kg/m².
Ook het rolbuigen van de PREFABOND aluminium composietplaat is mogelijk. Zo kunnen bijv. afgeronde hoeken worden gemaakt. De platen worden hierbij convex of concaaf of met rechte uitloop gebogen.
Bedrijfspand met afgeronde buitenhoeken, bekleed met PREFA aluminium composietplaat in brons en zwartgrijs
Moeilijk ontvlambaar
Alleen de beste kwaliteit voor de allerhoogste eisen. Daarom is de PREFABOND aluminium composietplaat standaard al met een FR-kern (fire retardant = moeilijk ontvlambaar) uitgerust. De FR-kern voldoet door zijn brandeigenschappen aan de classificatie B-s1, d0 volgens EN 13501-1. De PREFABOND composietplaat is op aanvraag ook met een A2-kern (niet ontvlambaar) verkrijgbaar die door zijn brandeigenschappen voldoet aan de classificatie A2-s1, d0 volgens EN 13501-1.
Temperatuurbestendigheid
Ook bij extreme omstandigheden is de PREFABOND aluminium composietplaat optimaal geschikt. Hij kan in een temperatuurbereik van -40 tot +80 °C worden gebruikt.

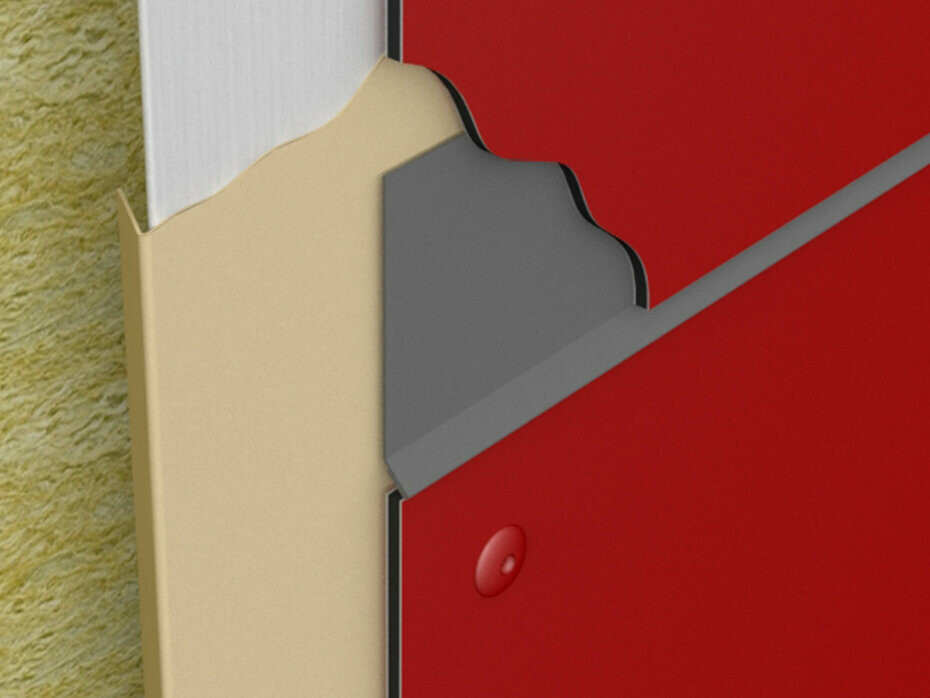

Voegopvulling
De horizontale of verticale voegopvulling beschermt niet alleen de onderconstructie maar kan ook als optisch highlight tussen de platen worden gebruikt. Ofwel de kleur van de voegopvulling wordt aangepast aan de kleur van het paneel en wordt bewust subtiel gelaten, ofwel deze valt juist op door bewust een lichtere of donkerdere kleur te gebruiken dan de kleur van de gevel.
Kleurentabel van de aluminium composietplaat
De aluminium composietplaat is in vele kleuren leverbaar:
- Speciale kleuren en glansgraad naar wens op aanvraag leverbaar.
- Alle RAL-kleuren op aanvraag verkrijgbaar (voor zover realiseerbaar).
- Voorraadkleuren vanaf 6 m²
Kleurenoverzicht (14)
In der folgenden Tabelle finden Sie die PREFABOND Lagerfarben:
kleur |
benaming |
~ RAL |
|
P.10 antraciet |
7016 |
|
P.10 zwart |
9005 |
|
P.10 prefawit |
9002 |
|
P.10 hazelnootbruin |
8019 |
|
zilvermetallic |
9006 |
|
P.10 zuiverwit |
9010 |
|
|
zuiverwit |
9010 |
|
P.10 donkergrijs |
7043 |
|
rook zilver |
9007 |
|
zwartgrijs |
7022 |
|
antraciet mat |
7016 |
|
brons |
7048 |
|
patina grijs |
7042 |
|
geborsteld aluminium |
Aanwijzingen
- De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.
- Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen. Daarnaast zijn de PREFA Siding kleuren P.10 steengrijs, P.10 zandbruin, P.10 patinagroen, eiken naturel, patinagrijs, walnoot en grijs eiken gebaseerd op natuurlijke kleuren die uit meerdere tinten bestaan.
- Banden & platen blank naturel: Veranderingen van de oppervlaklook door verwerking vallen niet onder de garantie. Neem de gegevensbladen in acht.
- Bij metallickleuren kunnen kleurverschillen optreden.
- Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.
Laat u inspireren door reeds gerealiseerde projecten met de aluminium composietplaat
De PREFABOND aluminium composietplaat beidt bijna onbegrensde vormgevingsmogelijkheden. Het duurzame materiaal wordt zowel voor nieuwbouw als voor renovaties gebruikt en zorgt ook in interieurs voor een bijzondere uitstraling. De PREFABOND aluminium composietplaat kan op houten onderconstructies worden geschroefd, op aluminium onderconstructies met klinknagels worden bevestigd en in beide gevallen ook worden gelijmd. De plaat zorgt voor een elegante, homogene verschijning op grote en op kleine oppervlakken of heel bewust voor architectonisch raffinement. De enorme keuze aan kleuren, vormen en glansgraad zorgt voor unieke verschijningen – naar de referentiegalerie.
Nog geen ontwerp voor de gevelvormgeving? Dan helpen onze bouwtips u verder: Ideeën & tips voor uw nieuwe gevel!

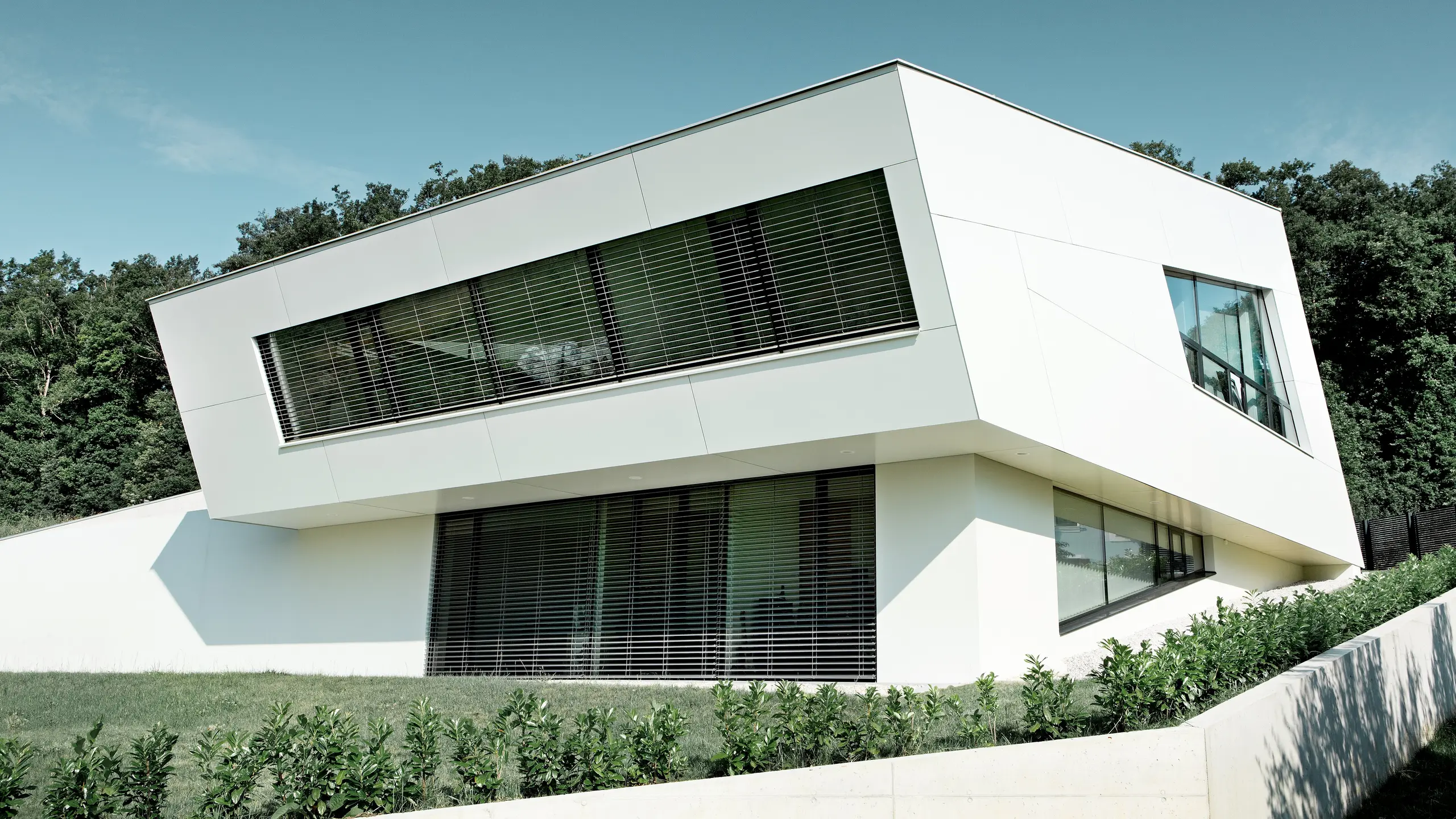

Modernes Einfamilienhaus mit reinweißer Verbundplattenfassade
PREFA Eurospar Wels Schmid Dachbau aluminium composietplaat zilver goud 02
Busbahnhof Lenti mit PREFABOND in P.10 Reinweiß
"Goldene Welle" in Graz mit der Aluminium Verbundplatte gerundet
Pfarrzentrum mit PREFABOND in Bronze
Uniklinik St. Pölten mit Aluminium Verbundplatte in Reinweiß, gelocht
Modernes Einfamilienhaus mit reinweißer Verbundplattenfassade
PREFA Eurospar Wels Schmid Dachbau aluminium composietplaat zilver goud 02
Busbahnhof Lenti mit PREFABOND in P.10 Reinweiß
"Goldene Welle" in Graz mit der Aluminium Verbundplatte gerundet
Pfarrzentrum mit PREFABOND in Bronze
Uniklinik St. Pölten mit Aluminium Verbundplatte in Reinweiß, gelocht
Moderne bekleding voor uw balkon
De PREFABOND aluminium composietplaat is ook heel geschikt voor balkonbekledingen: de hoogwaardige oppervlaktebekleding beschermt de platen vele decennia lang tegen weersinvloeden en is bovendien extreem kleurecht en vuilafstotend. Aan beide zijden gecoate platen zijn op aanvraag en onder voorbehoud van realiseerbaarheid verkrijgbaar.
Met de rvs-balkonklinknagel met de afmetingen 5 × 14 mm en een kopdiameter van 15 mm worden PREFABOND en kartelprofiel en golfprofiel panelen optimaal aan balkon- en leuningbekledingen bevestigd. In het systeem is de balkonklinknagel op de hogere eisen met betrekking tot doorvalbeveiliging getest. Dit wordt bewezen door slingerbotsproeven volgens de specificaties van de ETB-richtlijn (onderdelen die bescherming bieden tegen vallen) en EN 12600:2002-11 in samenwerking met een extern goedkeuringsinstituut.
Heeft u nog vragen over de PREFA aluminium composietplaat?
PREFA gevels worden als voorgezette, geventileerde gevels geïnstalleerd. Dat betekent dat tussen de gevelbekleding van aluminium en de isolatie een ventilatieopening aanwezig is. In de zomer kan de warme lucht zich niet achter de gevel verzamelen, omdat deze door de isolatie opstijgt en als het ware wordt afgevoerd. In de winter ontstaat door deze constructie een warmtebescherming, omdat de warmteovergangsweerstand wordt verhoogd in de ventilatieruimte. Deze temperatuurbuffering in het ventilatieniveau maakt in alle seizoenen een prettig kamerklimaat mogelijk.
PREFA levert geen PE-kern, maar de hoogwaardige FR-kern bij aluminium composietplaten. FR betekent "fire retardant". Dat is "moeilijk ontvlambaar" (classificatie brandgedrag cfm. EN 13501-1 "B-s1, d0"). Verder worden de aluminium composietplaten van PREFA ook met een niet-brandbare A2-kern geleverd. Bijzonderheden over de brandclassificatie van de PREFA gevels kunt u nalezen in het PREFA Gegevensblad over het onderwerp brandpreventie.
De angst voor roest is volledig ongegrond, omdat aluminium niet kan roesten. Als het oppervlak van de PREFA aluminium gevel wordt aangetast, vormt zich een nieuwe, beschermende oxidelaag, waardoor de houdbaarheid van de PREFA gevel onveranderd blijft.
De constructie van een voorgezette, geventileerde gevel dient de vorming van vochtigheid te voorkomen. Door de scheiding van isolatie en gevelbekleding ontstaat een voortdurende luchtstroom op het geventileerde niveau dat de vochthuishouding regelt en voor droogte zorgt. Dankzij de permanente ventilatie kan bij een vakkundige montage geen schimmelvorming onder de gevel ontstaan.
PREFA biedt op producten met de buitengewone P.10-oppervlakte 40 jaar kleur- en materiaalgarantie tegen breken, corrosie (roest), vorstschade, afsplinteren en bellenvorming.
Technische informatie over aluminium composietplaat
Materiaal |
gebandlakt aluminium (voorzijde), FR-kern*, aluminium met beschermlak (achterzijde) |
|---|---|
Coating |
hoogwaardige coilcoating voorzijde: Duragloss® 5000 of P.10; achterzijde: beschermlak |
Afmetingen |
4.010×1.535×4,0 mm |
Gewicht |
7,6 kg/m² |
Bevestiging |
houten onderconstructie: geschroefd of verlijmd |
Classificatie brandbescherming (aluminium composietplaat FR): |
Oostenrijk (EN 13501) – B-s1-d0 |
Temperatuurvast: |
van -50 °C tot +80 °C |
Lineaire thermische uitzetting: |
A = 0,024 mm/m/°C (bepaald door de aluminium afdekplaat) |
Lengtewijziging bij 60°C temperatuurverschil: |
1,4 mm per meter |
Planning & toepassing
Hier vindt u aanbestedingsteksten en details over de PREFABOND aluminium composietplaten als download. De installatierichtlijn PREFABOND, installatie-instructies composietplaat op houten onderconstructie, planningsrichtlijnen gevel, installatierichtlijn voor balkonbekledingen en projectfiche composietplaat vindt u in het servicebereik (alleen voor partnerondernemingen – houd uw toegangsgegevens gereed).
Aanbestedingsteksten
Aluminium composietplaat – Toebehoren
Voor een volledige en gedetailleerde lijst van accessoires kunt u onze prijslijst.
Aanvullend bandmateriaal
1.100 mm, 1.200 mm

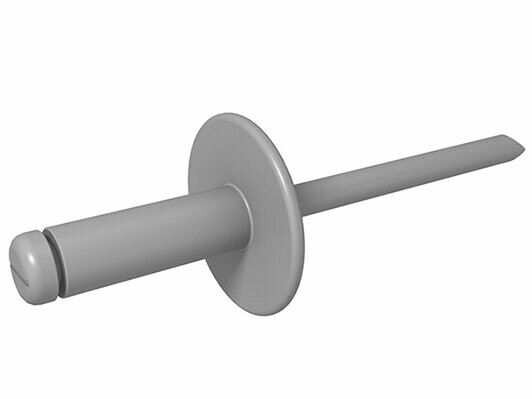

Gevelklinknagel
5×14 mm, kopdiameter: 16 mm
Balkonkninknagel
5×14 mm, kopdiameter: 15 mm

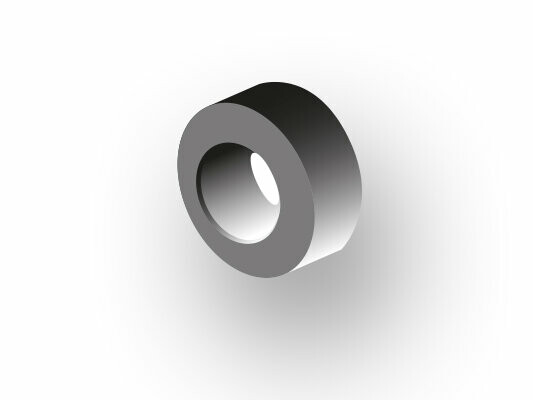

Huls voor vast punt
voor het verkleinen van het boorgat van ⌀ 9,5 mm naar ⌀ 5,1 mm.

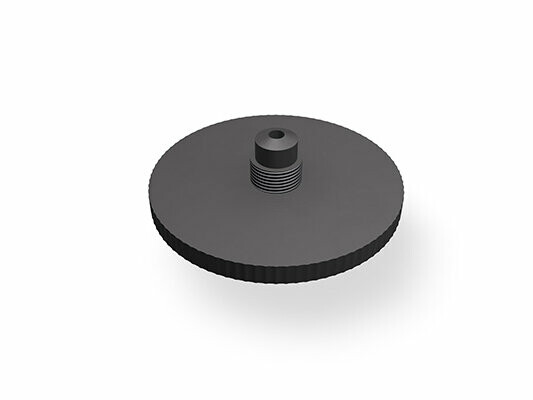

Plaatmondstuk voor balkonklinknagel
Voor niet-geforceerde montage van PREFABOND aluminium composietplaten

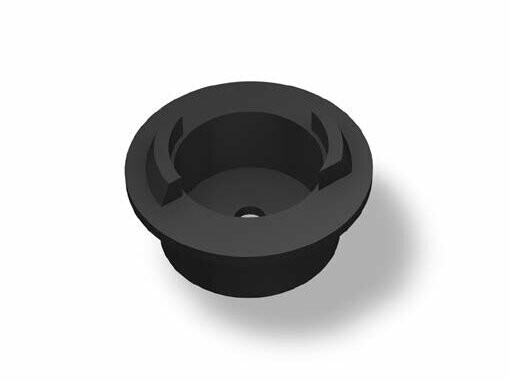

Plaatmondstuk voor gevelklinknagel
Voor bevestiging op metalen onderconstructie; buitendiameter 49 mm

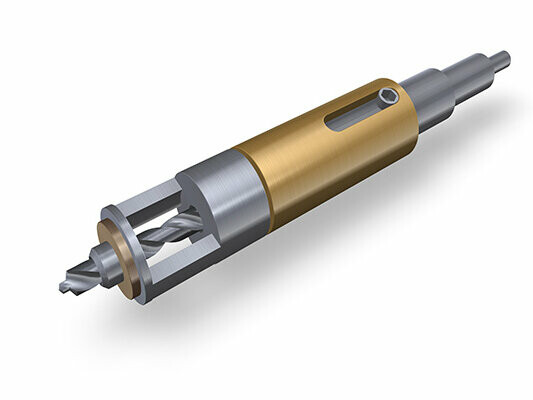

Eenhandsboorhulp
Voor bevestiging op metalen onderconstructie; Boringdiameter aluminium composietplaat 9,5 mm

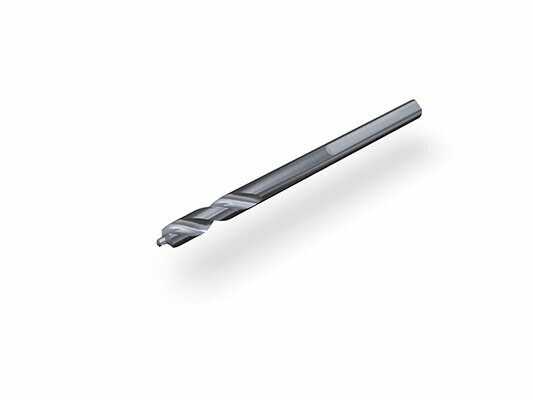

Speciale boor voor metalen onderconstructie
Vervangende boor voor de eenhandsboorhulp

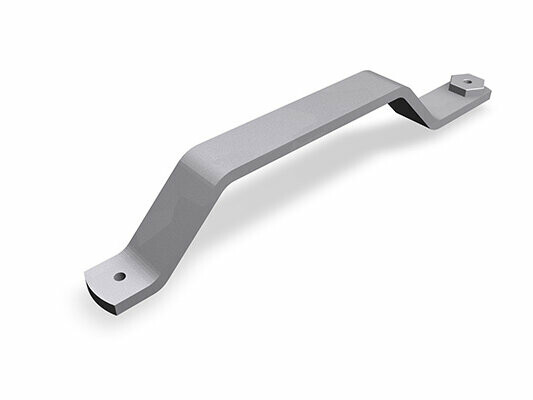

Beugelvormige boorhulp voor metalen onderconstructie
Ø 9,5/5,1 mm

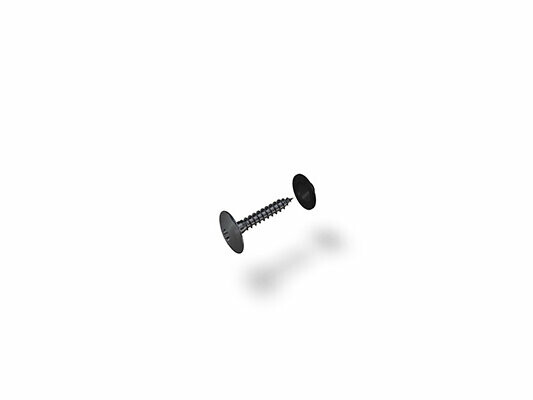

Gevelschroef voor houten onderconstructie
4,8 × 30 mm, Incl. gevelcentreerafdichtring, Ø 14 × 4 mm, Kopf 16 mm

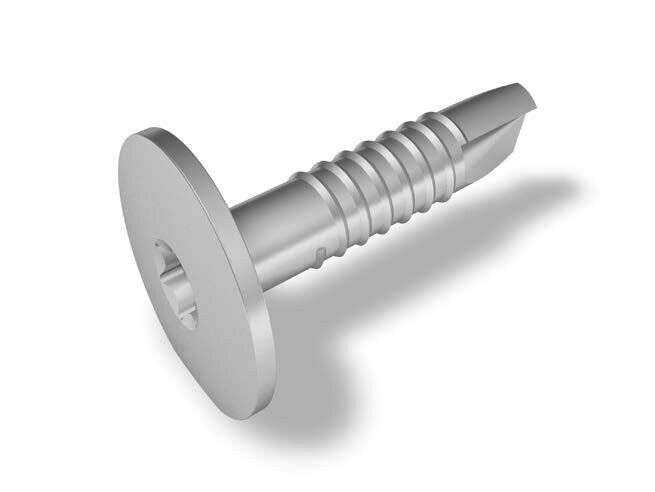

Gevelschroef voor aluminium onderconstructie
5,5 × 25 mm, Ø 11 × 4 mm, kop 16 mm

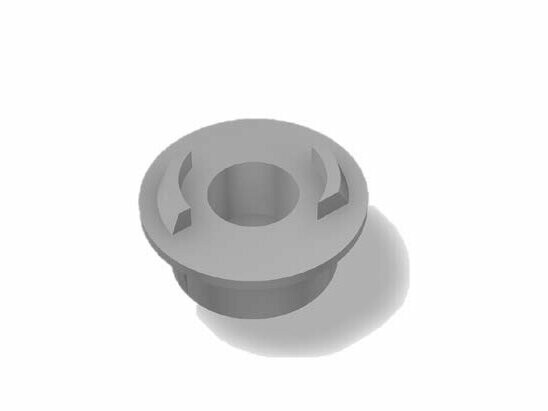

Huls voor vast punt voor gevelschroef (aluminium onderconstructie)
Ø 11 × 4 mm, voor het verkleinen van het boorgat van 11 tot 5,8 mm
Huls voor schuifpunt voor gevelschroef (aluminium onderconstructie)
Ø 11 × 4 mm, voor het verkleinen van het boorgat van 11 tot 8,4 mm

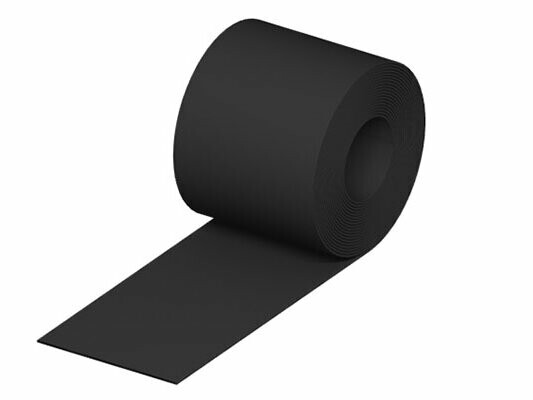

EPDM Vogeband
70 × 0,75 mm, 135 × 0,75 mm; Voor het beschermen van de verticale, houten onderconstructie

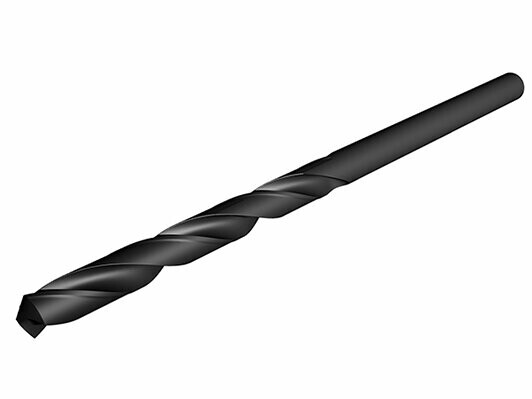

Speciale boor voor houten onderconstructie
Ø 3,3 mm, DIN 338
Bügelbohrvorrichtung für Holzunterkonstruktion
Ø 9,5/3,3 mm, Bohrungsdurchmesser Platte 9,5 mm / Unterkonstruktion 3,3 mm

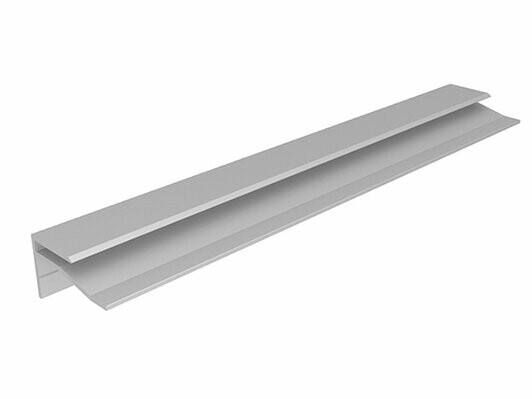

F-Profil vor PREFABond
3.000 mm

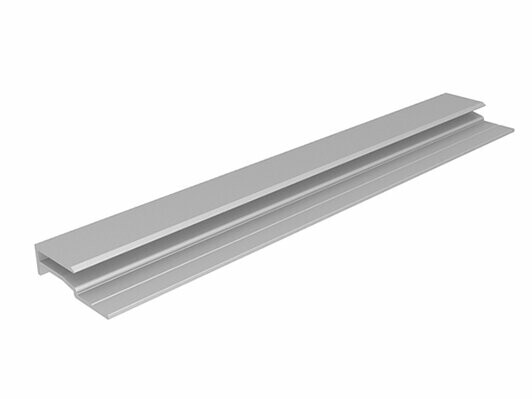

U-Profil für PREFABond
3.000 mm

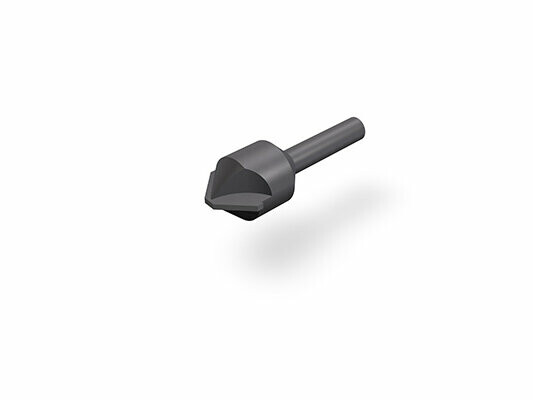

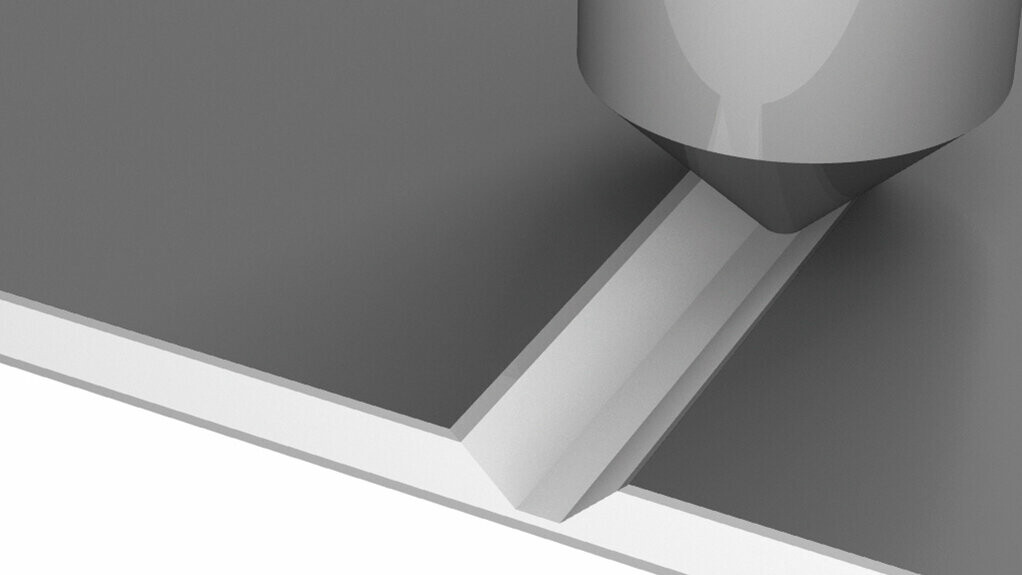

90° V-groeffrees
Voor het bewerken van PREFABOND met FR-kern

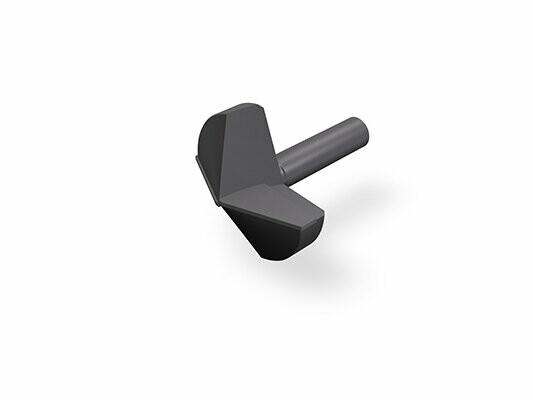

135° V-Nut-Fräser
zur Bearbeitung von PREFABOND mit FR-Kern

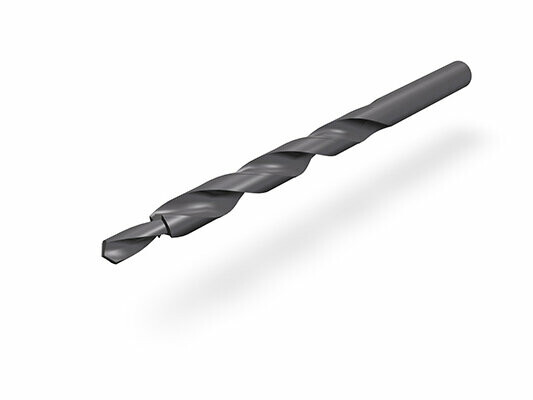

Getrapte boor
Voor het bewerken van PREFABOND met FR-kern en het voorboren van de metalen onderconstructie
Spiraalboor HSS Smart Step
Spiraalboor voor PREFABOND, voor uiterst nauwkeurige, cirkelvormige boringen bij handgeleide toepassingen.

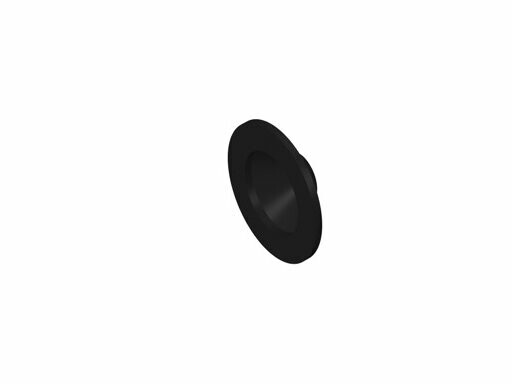

Gevelcentreerafdichtring
Ø 14 × 4 mm, Voor het centreren en afdichten van de bevestigingsschroef voor PREFABOND aluminium composietplaten aan houten onderconstructies

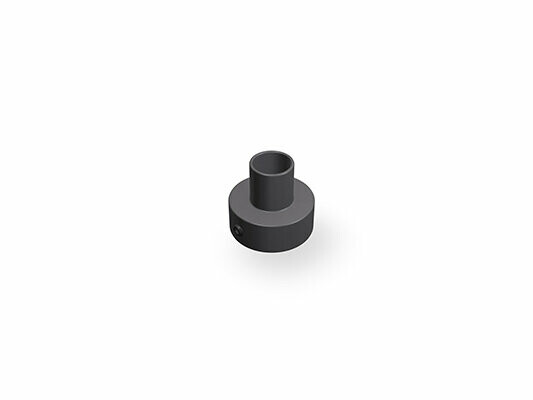

Tiefenanschlag für Stufenbohrer
Ø 9,5 × Ø 5,1 mm

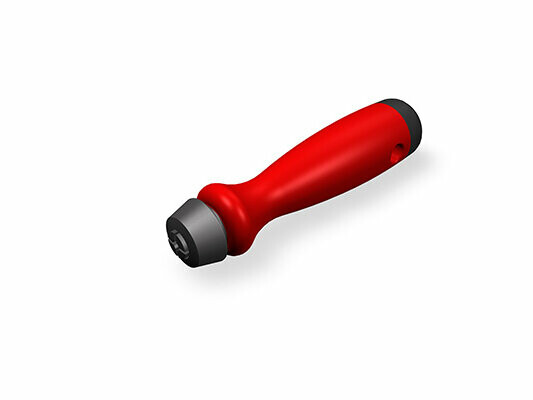

Ontbraamsteel
Typ S/E, voor de directe opname van lemmeten ⌀ 3,2 mm; Voor het bewerken van PREFABOND

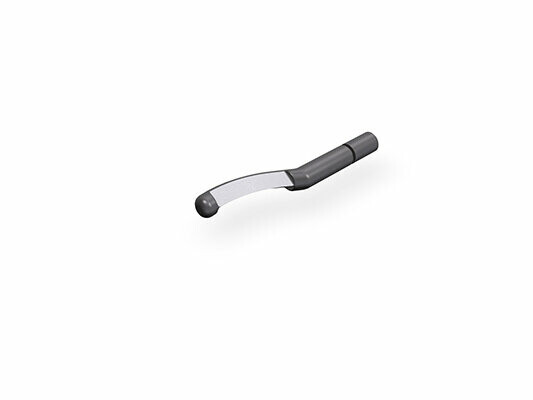

Klingen für Entgraterstiel
S10/E100, Ø 3,2 mm; Ø 3,2 mm; zur Bearbeitung von PREFABOND

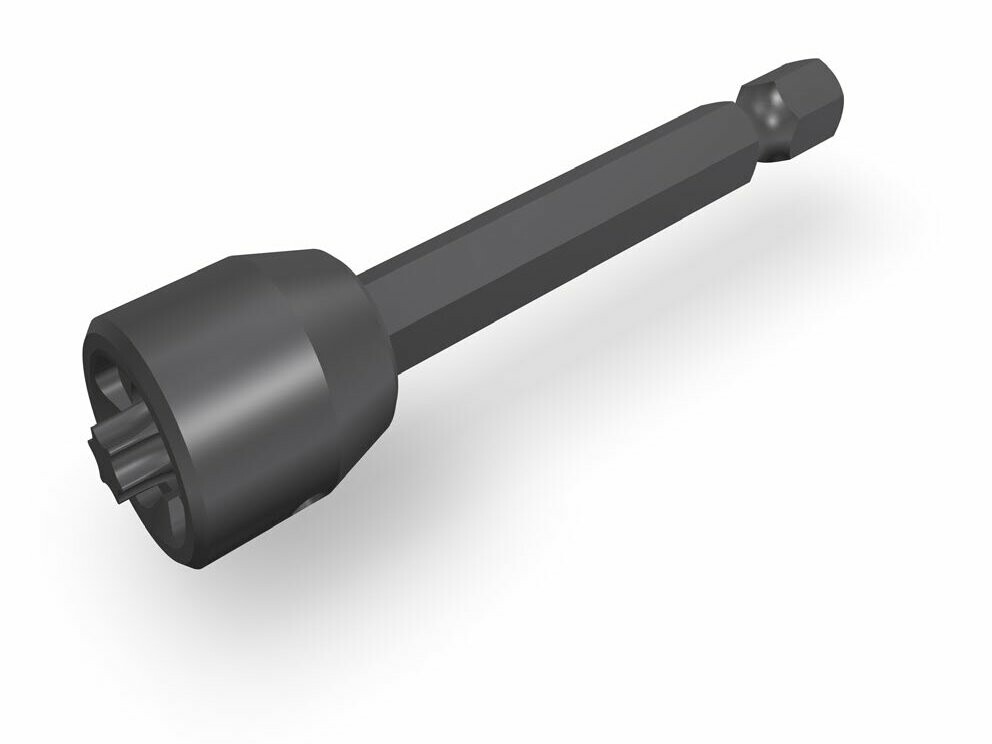

LT-XT Tool TX 25
Voor het vastschroeven van de PREFABOND-gevelschroeven (kopdiameter 16 mm) voor aluminium onderconstructies

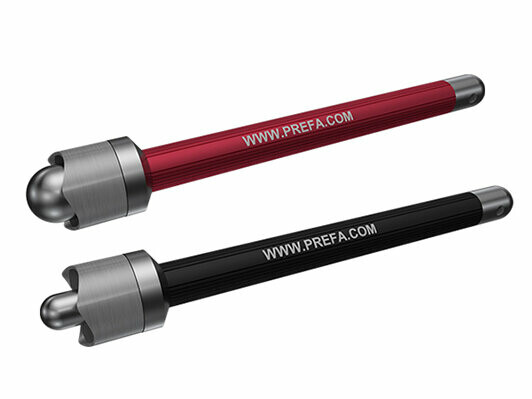

Folienschneider
für Fixpunkte (Ø 5,1 mm) oder Gleitpunkte (Ø 9,5 mm)

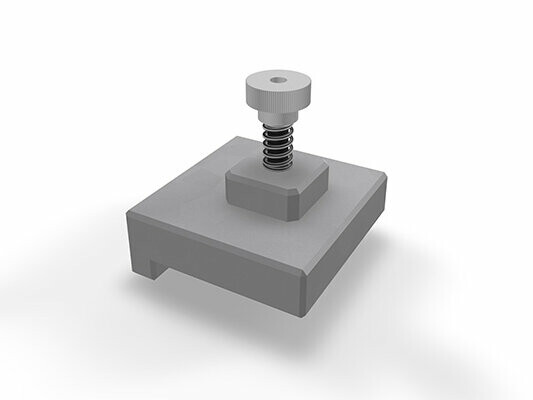

Montagehilfe PREFABOND
Fugenbreite 8 oder 10 mm, für Längs- und Querfuge geeignet

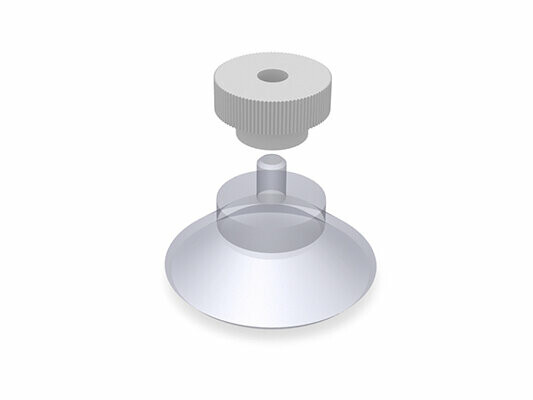

Saugnapf und Mutter
-
