Nieuw gebouw met plak dak, de gevel is bekleed met het Siding.X PREFA gevelpaneel met randafwerking in brons, de omrandingen en de hoekige afvoerbuis, de vierkante buis van PREFA zijn in antraciet gemaakt.

Vierkante buis

Vierkant, praktisch, mooi! Het innovatieve dakafvoersysteem voor moderne architectuur.

+5
verderlezen

Het vierkante totaalsysteem van aluminium zet nieuwe maatstaven op het gebied van de dakafvoer. Het minimalistische en elegante design maakt het uitstekend geschikt voor gebruik bij moderne gebouwen. Dakafvoeren kunnen hiermee perfect in het architectonische ontwerp geïntegreerd worden en maken objecten zo nog fraaier. De innovatieve aluminiumproducten zijn niet alleen bijzonder sterk, maar zijn ook visueel een blikvanger. Door speciale houders aan de achterkant smelten buis en gevel mooi samen – zonder zichtbare bevestigingen.

Gevel bekleed met het PREFA gevelpaneel FX.12 in antraciet, aluminiumpanelen op de gevel met de hoekige afvoerbuis, de vierkante buis, in antraciet van PREFA.

Voordelen van de vierkante buis van PREFA

Pictogram voor voordelen

Blinde bevestiging

doorlopende rail voor bevestigingsklemmen op de achterzijde

Pictogram voor voordelen

Sober en elegant ontwerp

geschikt voor gebruik bij moderne gebouwen

Pictogram voor voordelen

Robuuste uitvoering

door 1,6 mm dikke geëxtrudeerde profielen met poedercoating

Pictogram voor voordelen

Blinde bevestiging

doorlopende rail voor bevestigingsklemmen op de achterzijde

Pictogram voor voordelen

Sober en elegant ontwerp

geschikt voor gebruik bij moderne gebouwen

Pictogram voor voordelen

Robuuste uitvoering

door 1,6 mm dikke geëxtrudeerde profielen met poedercoating

Pictogram voor voordelen

Geen afgifte van zware metalen

Pictogram voor voordelen

40 jaar garantie

Pictogram voor voordelen

Geen afgifte van zware metalen

Pictogram voor voordelen

40 jaar garantie

Robuuste uitvoering

De innovatieve aluminium producten voldoen door hun robuuste uitvoering aan alle verwachtingen. Daardoor is de vierkante afvoerbuis met een breedte van 80 mm of 100  mm van 1,6 mm dikke geëxtrudeerde profielen met poedercoating ideaal voor elk bouwproject.

Indirecte bevestiging

Niet alleen het unieke design, maar in het bijzonder ook de blinde bevestiging door de bevestigingsklem met M10-schroefdraad aan de achterkant drukken een stempel op het minimalistische karakter van de gevel.

Het perfect bijpassende assortiment toebehoren ondersteunt de eenvoudige en snelle montage aan het gebouw.

  1. Doorlopende rail voor bevestigingsklem
  2. Bevestigingsklem
  3. Afdekkap
  4. Slagschroefpen thermisch verzinkt volgens de norm
De foto toont de vierkante buis van PREFA aan de achterkant met de doorlopende rail voor de bevestigingsklem, blinde bevestiging van de afvoerbuis

Tip van een expert: regenwater zinvol gebruiken : Ook in de tuin kunt u geld en middelen besparen.

Waardevol regenwater hoeft u niet onbenut te laten wegsijpelen of direct naar de riolering af te voeren. Regenwater kan namelijk ook worden gebruikt om planten water te geven omdat het kalkvrij is. Om het regenwater als sproeiwater te kunnen gebruiken is de PREFA waterverzamelaar voor vierkante buizen aanbevolen. Die leidt het regenwater naar een regenton. Goed om te weten: is de regenton vol, dan loopt het water in de afvoerbuis, zodat het opvangreservoir niet overloopt.

Maar opgelet: regenwater dat over bepaalde dak- en afwateringsmaterialen (koper of zink) vloeit, mag slechts beperkt gebruikt worden. Heeft u grote koper- of zinkoppervlakken, dan moet u controleren of het regenwater niet vervuild is met zware metalen. Ook daken van dakvilt met een bitumineuze afdichting kunnen voor planten, vijvers en het milieu schadelijk zijn. Informeer u bij de fabrikant.

Het hoekige totaalsysteem voor dakafvoer

Of de vierkante buis nu gebruikt wordt in combinatie met een vergaarbak of een spuwermond voor de afwatering van een plat dak of in combinatie met de voorhangbakgoten voor de afwatering van een schuin dak, bij PREFA ontvangt u zoals gebruikelijk een uitgebreid totaalsysteem.

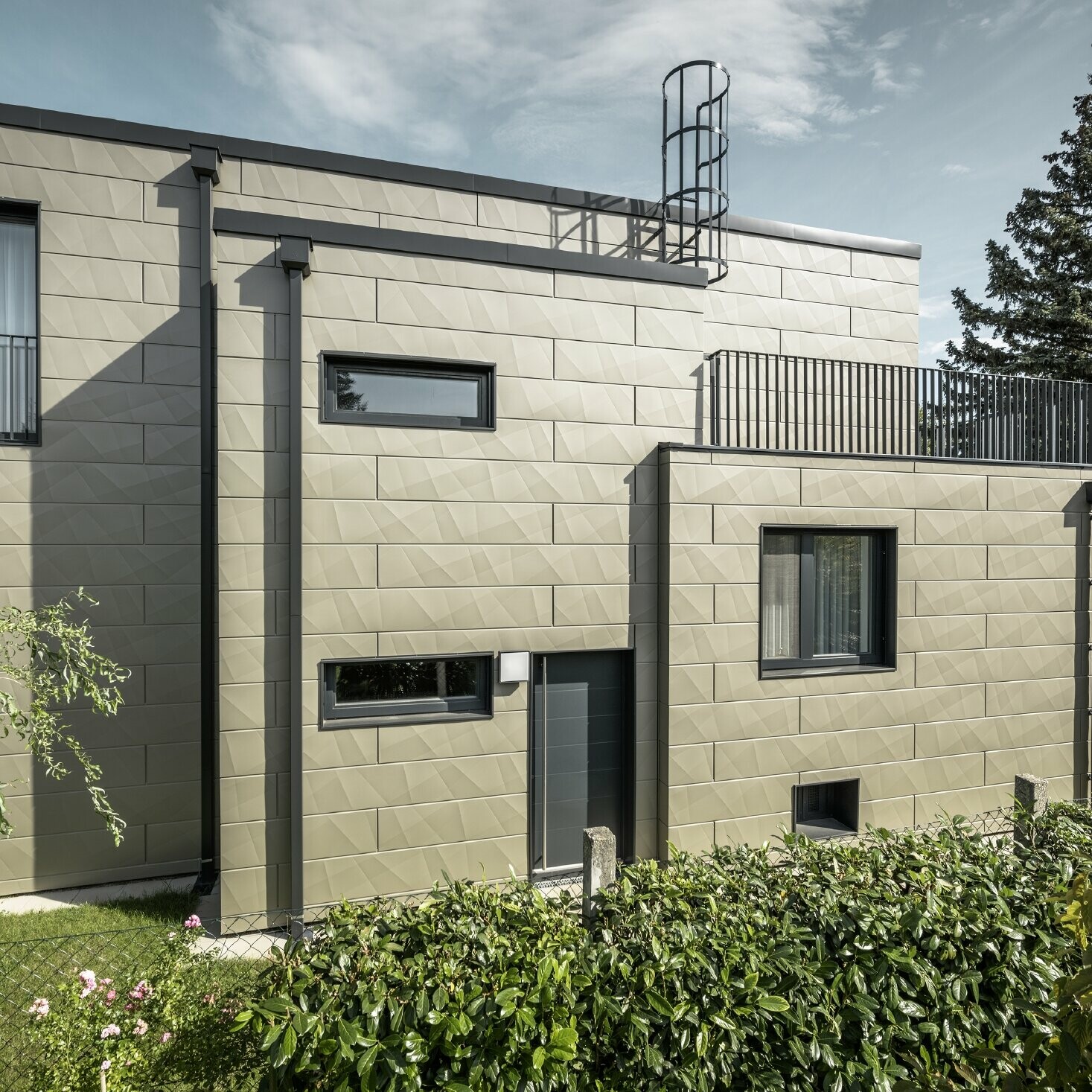

Modernes Einfamilienhaus mit Flachdach und schmalen Fenstern. Die Fassade ist mit der PREFA Siding.X Fassade im faltigen Look in der Farbe Bronze verkleidet. Die Anschlüsse wurden in Anthrazit gemacht. Zur Dachentwässerung dient das PREFA Quadratrohr mit dem dazu passenden Wasserfangkasten in Anthrazit.

Vierkante buis van PREFA in antraciet met vergaarbak aan een Siding.X-gevel in brons

Kleurentabel van de vierkante buis van PREFA

De PREFA vierkante buis is standaard beschikbaar in de P.10 kleuren bruin, antraciet, lichtgrijs.
In de kleuren P.10 zwart, P.10 prefawit, P.10 hazelnootbruin, P.10 donkergrijs en in alle verdere (RAL-)kleuren op bestelling verkrijgbaar. Houd rekening met levertijden en meerprijzen.

Kleurenoverzicht (9)

kleur

benaming

~ RAL

01 Braun

P.10 bruin

7013

02 Anthrazit

P.10 antraciet

7016

03 Schwarz

P.10 zwart

9005

07 Hellgrau

P.10 lichtgrijs

7005

10 Prefaweiß

P.10 prefawit

9002

11 Nussbraun

P.10 hazelnootbruin

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 donkergrijs

7043

12 Silbermetallic

zilvermetallic

9006

13 naturblank

klar

Aanwijzingen

  • De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.
  • Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen. Daarnaast zijn de PREFA Siding kleuren P.10 steengrijs, P.10 zandbruin, P.10 patinagroen, eiken naturel, patinagrijs, walnoot en grijs eiken gebaseerd op natuurlijke kleuren die uit meerdere tinten bestaan.
  • Banden & platen blank naturel: Veranderingen van de oppervlaklook door verwerking vallen niet onder de garantie. Neem de gegevensbladen in acht.
  • Bij metallickleuren kunnen kleurverschillen optreden.
  • Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.

Technische informatie

Afmetingen vierkante buis (stuklengte 3 m & 1,5 m)

100 × 100 mm (vierkant)
80 × 80 mm (vierkant)

Radii aangepast aan PREFA-dooskanalen

Dikte vierkante buis

1,6 mm
Met doorlopende bevestiging voor borgklem (functie als klem)

Planning & toepassing

Hier kunnen onze metaalbewerkers en architecten aanbestedingsteksten over de vierkante buis van PREFA downloaden. Verwerkings- en montagerichtlijn voor dakafvoersystemen, ÖNORM-leidraad, infofiches over dakafvoersystemen en een hulpmiddel voor de berekening van het dakafvoersysteem vinden onze montagepartners in de service-zone. (Alleen voor partnerbedrijven metaal- en dakspecialisten – zorg dat u uw inloggegevens bij de hand heeft. Heeft u nog geen inloggegevens? Neem dan contact op met uw regionale verkoopmanager.)

Toebehoren

Het perfect bijpassende assortiment toebehoren wordt door PREFA zelf gefabriceerd en ondersteunt een eenvoudige en snelle montage aan het gebouw. De radius van de vierkante afvoerbuizen zijn aangepast aan de radius van de bakgoten. Verschillende bochten van 72 graden, spuwermonden en vergaarbakken met haakse afvoer creëren een coherent afwateringssysteem dat van A tot Z uitgedacht werd.

Voor een volledige en gedetailleerde lijst van accessoires kunt u onze prijslijst (enkel voor verwerkende bedrijven).

Vierkante buis bocht 72° (lang)

□ 80, 100; Afmetingen: 1.000 × 196 mm (zichtbaar)

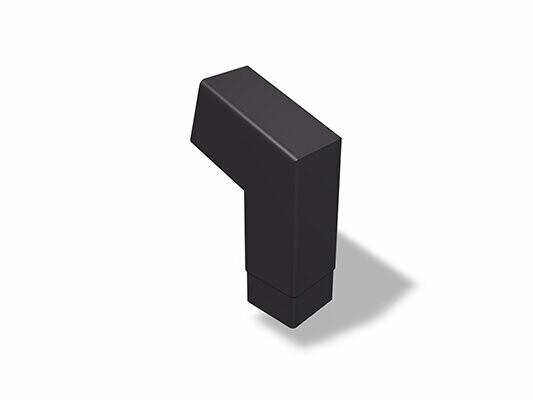

Vierkante buis bocht 72° (kort)

□ 80, 100; Afmetingen: 196 × 196 mm (zichtbaar)

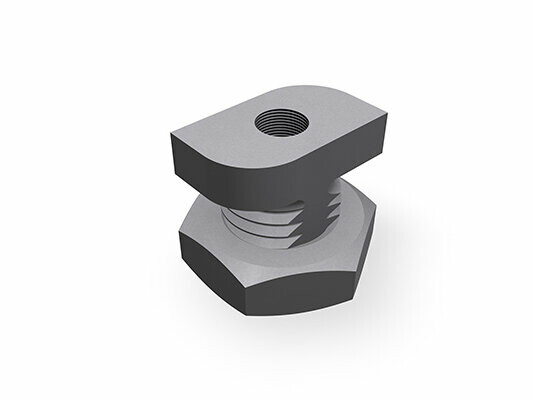

Vierkante buis bevestigingsklem

Bevestiging vierkante buis met M10 schroefdraad zonder pen

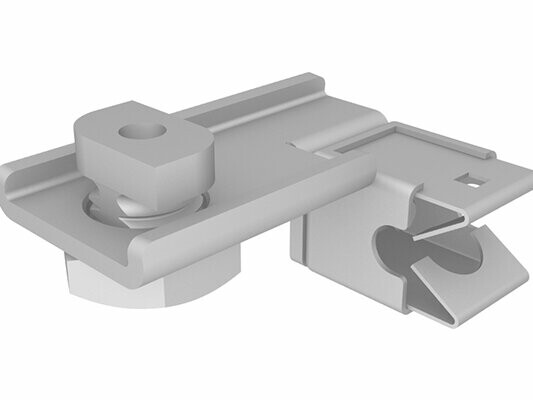

Vierkante buis bliksemafleiderklem

Met geïntegreerde rvs clip als leidinghouder; Incl. bevestigingsklem; Leidinghouder voor draadbevestiging ⌀ 8-12 mm.

PREFA Wasserfangkasten für das PREFA Quadratrohr

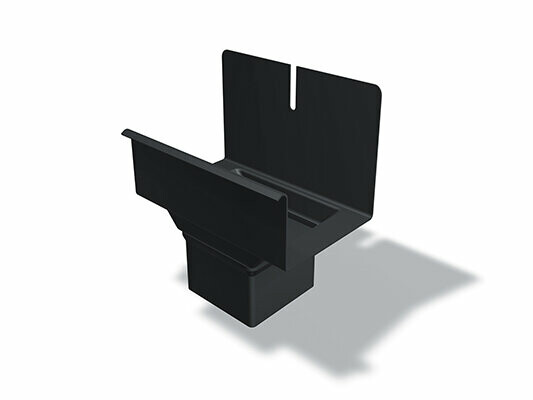

Vierkante buis vergaarbak

□ 80, 100

Vierkante buis trechteruitloop

□ 80/333, □ 100/333, □ 100/400

PREFA Speiereinmündung für das Quadratrohr

Vierkante buis spuwermond

□ 80, 100; pGeschikt voor HT-buis DN 110 en 75.

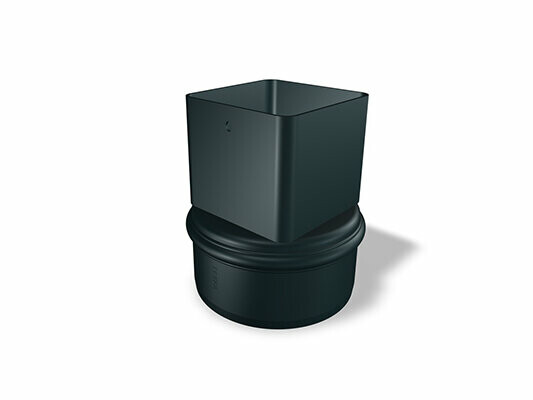

Vierkante buis mof 80

□ 80 ⌀ 106 mm, □ 80 ⌀ 115 mm

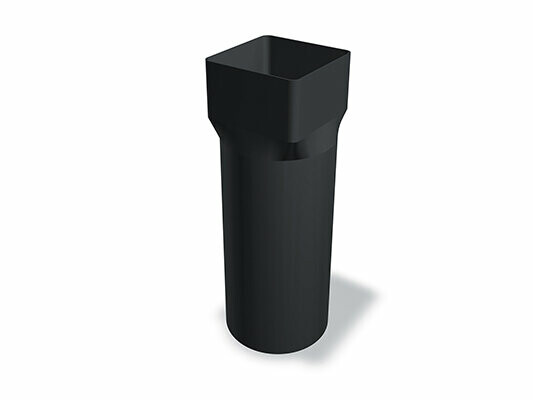

Vierkante buis mof 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm

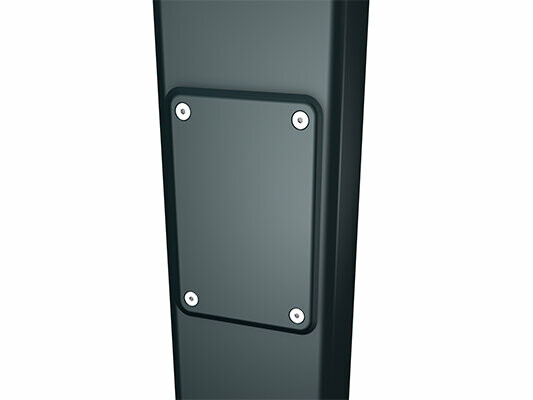

Vierkante buis met reinigingsopening

□ 80, 100

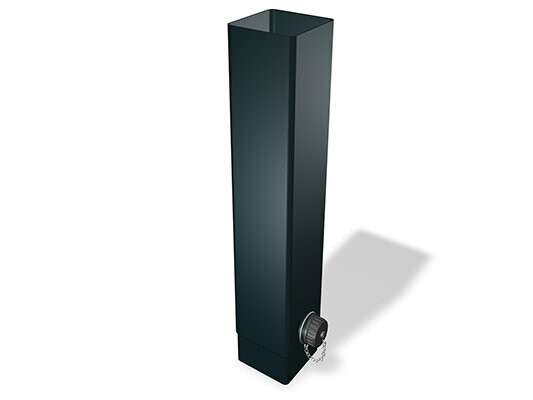

Waterverzamelaar voor vierkante buis

□ 100
