La structure des toitures en aluminium

Une chaleur agréable en hiver ; pas trop chaud en été. L'air doit être exempt de polluants et de moisissures. De plus, il faut minimiser les coûts de chauffage et éviter tout dommage structurel.

Pour instaurer ce "climat de bien-être", le choix et la disposition des différents éléments de la toiture sont donc essentiels. Nos instructions de conception vous offrent des recommandations pratiques de mise en œuvre, en lien avec les systèmes de toiture PREFA.

Les toitures se répartissent en structures "ventilées" et "non ventilées". On parle aussi fréquemment de toiture froide ou chaude, ce qui ne fait pas référence à ses propriétés isolantes, mais indique si l'air circule à travers les couches supérieures de la toiture.

Les toitures ventilées

ventilées intègrent une couche d'air en contact avec l'air extérieur, directement au-dessus de l'isolation thermique. Cela génère un "effet de cheminée" qui assure l'évacuation de l'humidité hors de la toiture.

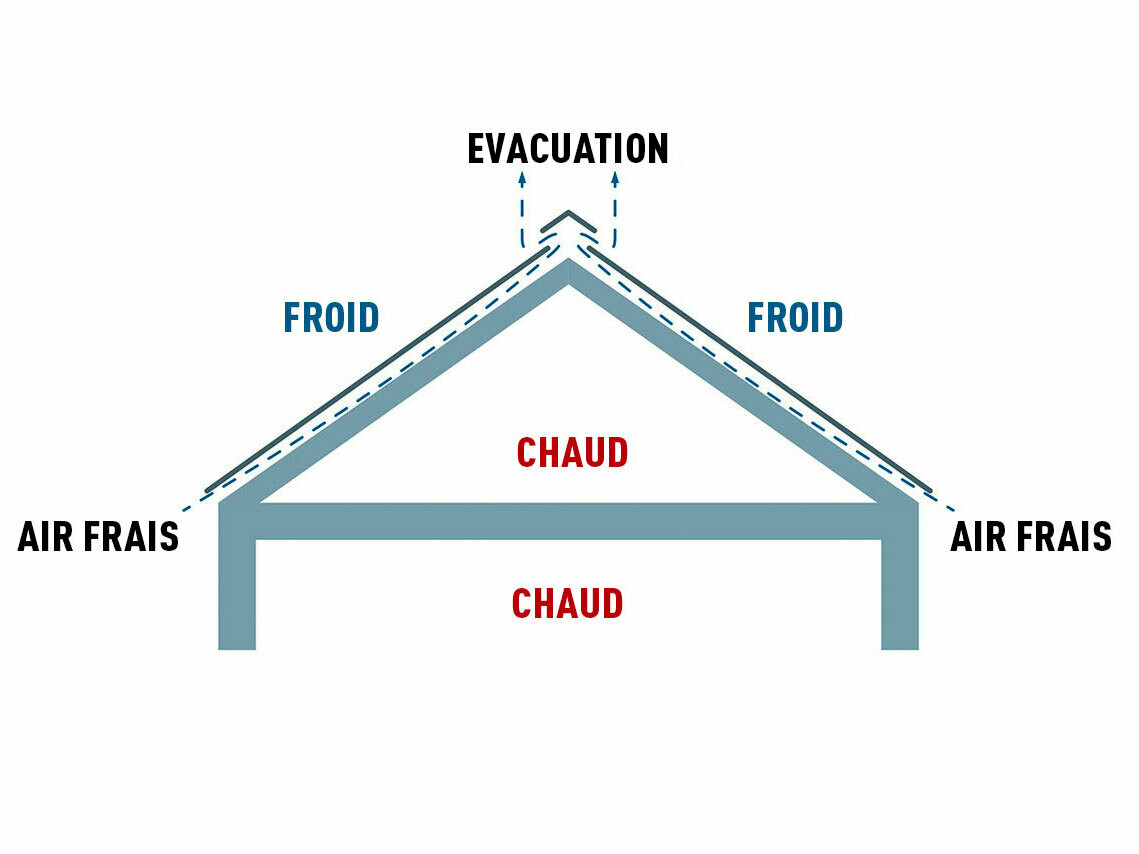

Principe de la toiture ventilée

Les toitures non ventilées

n'ont aucune couche d'air directement au-dessus de la dernière couche d'isolation thermique. Le bâtiment n'évacue l'humidité de l'intérieur et des matériaux que dans une moindre mesure.

Principe de la toiture non ventilée

Toiture ventilée 1.0

Avec isolation entre les chevrons

vers la vue 3D

Toiture ventilée 1.1

Avec isolation sur les chevrons

vers la vue 3D

Toiture ventilée 1.2

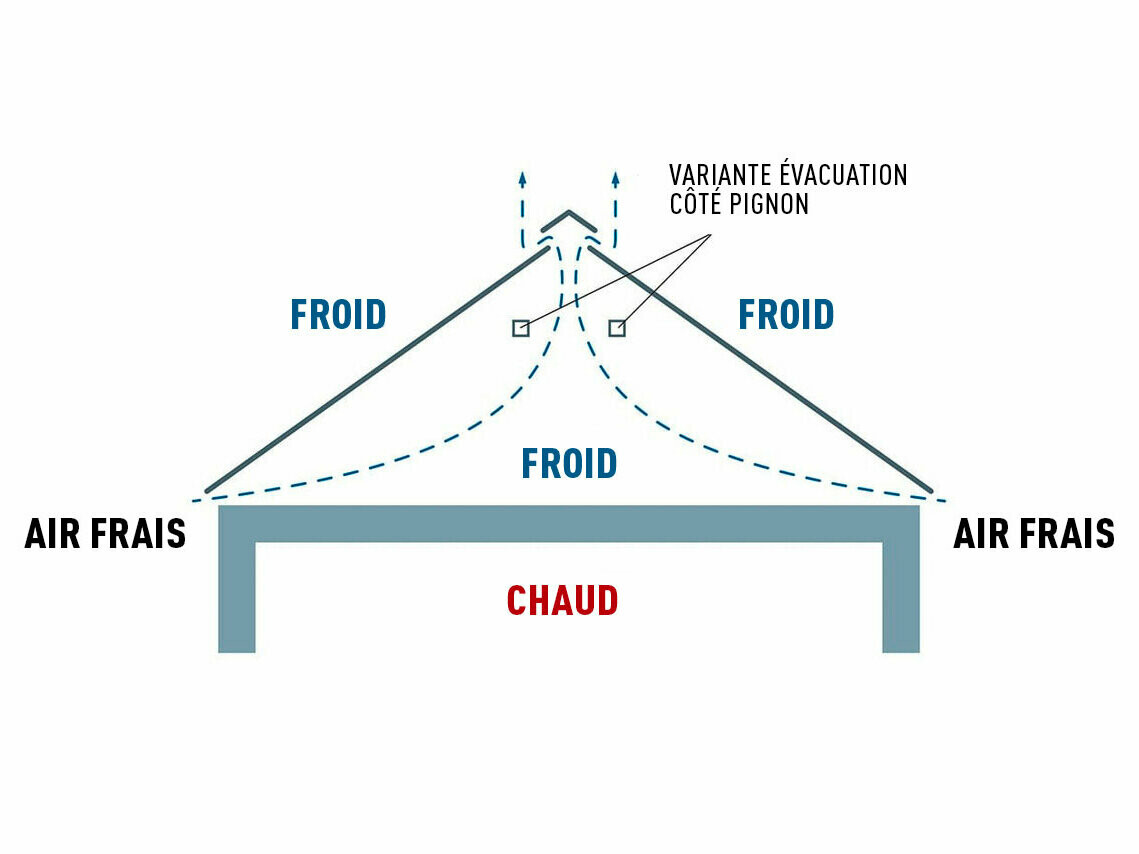

Avec des combles non chauffés

vers la vue 3D

[Translate to Français:] Dachmodell Aufdachdämmung

01

02

03

04

05

06

07

08

Toiture ventilée 1.3

Avec charpente apparente

Sélectionnez un point focal pour en savoir plus.

Couverture 01 : Toiture ventilée avec charpente apparente

Systèmes de toiture PREFA

En petit format, selon la pente minimale du toit concerné, ou dans le système de toiture Prefalz® / Falzonal®, en tant que système à joints debout, à partir d’une pente de toit de 3° (≤ 7° avec gel d'étanchéité) ou de ≥ 25/35° en tant que système à joints debout

Épaisseur du matériau : 0,70 mm, largeur des bandes : 500 mm / 600mm / 650 mm, poids env. 2,3 kg/m²

Classe de réaction au feu A1 selon la norme EN 13501-1

Comportement au feu extérieur : sans test, conformément à la norme EN 13501-5 ou à la décision 2000/553/CE.

Couche de séparation 02 : Toiture ventilée avec charpente apparente

Couverture préliminaire respirante (lé sur lambrissage) faisant office de couche fonctionnelle étanche à la pluie pendant et avant l'installation.

Voligeage en bois 03 : Toiture ventilée avec charpente apparente

Voligeage en planches de bois massif ≥ 24 mm ; planches de résineux non rabotées et non délignées ; classe min. S 10 selon DIN 4074 partie 1 avec largeurs standard comprises entre 100 et 160 mm.

Humidité du bois ≤ 20 % lors de la mise en oeuvre

Lame d'air 04 : Toiture ventilée avec charpente apparente

Espace de ventilation ou couche d'air ventilée supplémentaire avec contre-lattage. Cette couche d'air ventilée entre le coupe-vent (ou équivalent) et le voligeage en bois permet d'éliminer l'humidité de la toiture. Important ! La fixation et le dimensionnement du contre-lattage dépendent du matériau isolant sélectionné selon les spécifications du fabricant.

Pente de toit < 5° (~9%), la hauteur de la couche d'air ventilée au-dessus de l'isolation thermique est de 2 ‰ de la surface de toit inclinée, et d'au moins 5 cm.

Pente de toit ≥ 5° (~9%), la hauteur de la couche d'air ventilée au-dessus de l'isolation thermique est d'au moins 2 cm et doit s'étendre sur toute la surface. Un écart de 5 mm en dessous de cette valeur est autorisé.

Isolation 05 : Toiture ventilée avec charpente apparente

Isolation sur chevrons selon la valeur U requise conformément à la réglementation nationale. La fixation se fait généralement avec le contre-lattage et à l'aide de vis à double filetage. Selon le matériau isolant utilisé, il peut s'avérer nécessaire d'installer une lé de sous-toiture sur la couche isolante comme couche fonctionnelle étanche à la pluie et au vent.

Couche d'étanchéité à l'air 06 : Toiture ventilée avec charpente apparente

Frein vapeur étanche à l'air, selon la norme DIN 4108-7, empêchant la diffusion de vapeur ou hygrovariable. Cette couche empêche toute pénétration incontrôlée d'air chaud et d'humidité dans la structure de la toiture isolée.

Voligeage en bois 07 : Toiture ventilée avec charpente apparente

Voligeage en planches de bois massif faisant office de structure portante selon la statique et l'écartement des chevrons.

Humidité du bois ≤ 20 % lors de la mise en oeuvre

Structure porteuse 08 : Toiture ventilée avec charpente apparente

Chevrons dans les bâtiments neufs ou existants comme élément structurel porteur selon la statique. Dans le cas de rénovations énergétiques combinées à des couvertures légères PREFA, à partir de 2,3 kg/m², les structures porteuses n'ont souvent pas besoin d'être renforcées.

[Translate to Français:] Unbelüfteter Dachaufbau mit Sichtdachstuhl

01

02

03

04

05

Toiture non ventilée 2.0

Avec charpente apparente

Sélectionnez un point focal pour en savoir plus.

Couverture 01 : Toiture non ventilée avec charpente apparente

Système de toiture Prefalz® / Falzonal®

en tant que système à joints debout à partir d’une pente de 3° (≤ 7° avec gel d'étanchéité) ou de ≥ 25/35° en tant que système à joints debout

Épaisseur du matériau : 0,70 mm, largeur des bandes : 500 mm / 600mm / 650 mm, poids env. 2,3 kg/m²

Classe de réaction au feu A1 selon la norme EN 13501-1

Comportement au feu extérieur : sans test, conformément à la norme EN 13501-5 ou à la décision 2000/553/CE.

Isolation 02 : Toiture non ventilée avec charpente apparente

"Panneau d'isolation de toiture métallique Prorock" comme isolation sur chevrons selon la valeur U requise et conformément à la réglementation nationale. Selon la pente du toit, la fixation est effectuée avec des "fixations du système PRODACH" conformément aux instructions du fabricant. Le matériau isolant doit être protégé contre toute pénétration d'humidité pendant et avant l'installation.

Couche d'étanchéité à l'air 03 : Toiture non ventilée avec charpente apparente

Frein vapeur étanche à l'air, selon la norme DIN 4108-7, empêchant la diffusion de vapeur ou hygrovariable. Cette couche empêche toute pénétration incontrôlée d'air chaud et d'humidité dans la structure de la toiture isolée.

Voligeage en bois 04 : Toiture non ventilée avec charpente apparente

Voligeage en planches de bois massif ≥30mm faisant office de structure portante selon la statique et l'écartement des chevrons.

Humidité du bois ≤ 20 % lors de la mise en oeuvre

Structure porteuse 05 : Toiture non ventilée avec charpente apparente

Chevrons dans les bâtiments neufs ou existants comme élément structurel porteur selon la statique. Dans le cas de rénovations énergétiques combinées à des couvertures légères PREFA, à partir de 2,3 kg/m², les structures porteuses n'ont souvent pas besoin d'être renforcées.

[Translate to Français:] Unbelüfteter Dachaufbau mit Stahltragwerk

01

02

03

04

Toiture non ventilée 2.1

Avec une structure porteuse en acier

Sélectionnez un point focal pour en savoir plus.

Couverture 01 : Toiture non ventilée avec une structure porteuse en acier

Système de toiture Prefalz® / Falzonal®

en tant que système à joints debout à partir d’une pente de 3° (≤ 7° avec gel d'étanchéité) ou de ≥ 25/35° en tant que système à joints debout

Épaisseur du matériau : 0,70 mm, largeur des bandes : 500 mm / 600mm / 650 mm, poids env. 2,3 kg/m²

Classe de réaction au feu A1 selon la norme EN 13501-1

Comportement au feu extérieur : sans test, conformément à la norme EN 13501-5 ou à la décision 2000/553/CE.

Isolation 02 : Toiture non ventilée avec une structure porteuse en acier

"Panneau d'isolation de toiture métallique Prorock" comme isolation sur chevrons selon la valeur U requise et conformément à la réglementation nationale. Selon la pente du toit, la fixation est effectuée avec des "fixations du système PRODACH" conformément aux instructions du fabricant. Le matériau isolant doit être protégé contre toute pénétration d'humidité pendant et avant l'installation.

Couche d'étanchéité à l'air 03 : Toiture non ventilée avec une structure porteuse en acier

Frein vapeur étanche à l'air, selon la norme DIN 4108-7. Cette couche empêche toute pénétration incontrôlée d'air chaud et d'humidité dans la structure de la toiture isolée. Dans le cas de couches porteuses métalliques en tôle trapézoïdale, l'étanchéité à l'air est souvent réalisée avec des lés autocollants pare-vapeur à base de bitumes élastomères.

Structure portante 04 : Toiture non ventilée avec une structure porteuse en acier

Profilé trapézoïdal en acier selon la norme DIN EN 1090-2. L'épaisseur de la tôle doit être dimensionnée en tenant compte de la portée, du système statique et de l'accessibilité. Elle dépend généralement de la structure en acier

La norme DIN 4108-3, ainsi que les dispositions et réglementations nationales, définissent entre autres les spécifications relatives à la conception et à la mise en œuvre de la protection contre l'humidité des toitures provenant de l'air ambiant.

Elles détaillent le mode de conception des toitures, afin d'éviter les dommages structurels et d'établir un "climat de bien-être". Les systèmes de toiture PREFA répondent parfaitement à ces spécifications, afin de garantir une sécurité optimale.

Une couche de séparation est une couche séparant le métal de son support. Le rôle des couches de séparation est le suivant :

protéger la face inférieure des éléments métalliques contre les effets alcalins néfastes et les produits de préservation du bois ;
améliorer la capacité de glissement en cas de dilatation et de contraction thermiques,
protéger le voligeage de l'humidité pendant la phase de construction,
améliorer l'isolation phonique,
Réduire les inégalités au niveau de la structure du toit

COUCHES DE SÉPARATION STRUCTURÉES

Compte tenu de la résistance à la corrosion de l'aluminium, les couches de séparation structurées (nattes structurées) sont superflues et ne sont pas recommandées par PREFA si des charges supplémentaires sont à prévoir. Il peut s'agir, p. ex. :

d'appareils installés en hauteur (climatisation et appareils techniques)
de systèmes de retenue de neige
de lignes de vie et escabeaux (voies de maintenance et de secours)
d'installations photovoltaïques et solaires thermiques

Les couches de séparation structurées sont souvent utilisées en conjonction avec des panneaux dérivés du bois. En raison de la structure "molle" et enchevêtrée de la natte, il peut arriver que l'agrafe se déforme sous l'effet d'une charge ponctuelle (pinces de serrage, par ex.). Cela peut affecter la dilatation thermique de la couverture, son esthétique ou gêner l'accessibilité. De plus, une mauvaise fixation ou une hauteur de pattes de fixation incorrecte sont susceptibles de générer des points saillants, favorisant ainsi le frottement de la couverture.

Les pattes fixes, pattes coulissantes et pattes longues coulissantes PREFA NIRO sont parfaitement adaptées aux agrafes d’une hauteur de 25 mm et aux surfaces planes et solides. Il faut veiller à ce que les clous annelés et les vis soient suffisamment enfoncés et ne dépassent pas au-dessus de la moulure.
